Language

首页

轻质硅砖_硅质隔热保温砖_玻璃窑热风炉专用耐火砖_0.6-1.2g/cm³六等级_湖北中耐新材

轻质硅砖_硅质隔热保温砖_玻璃窑热风炉专用耐火砖_0.6-1.2g/cm³六等级_湖北中耐新材

湖北省中耐新材科技有限公司发布最新轻质硅砖（硅质隔热保温砖）产品技术规格，涵盖六种完整体积密度等级（0.6级至1.2级），符合中国国家标准YB/T 386-2020《硅质隔热耐火砖》等相关标准。产品具有多孔结构、抗热震性优异、超低导热系数等特点，专业应用于玻璃工业炉拱顶隔热和钢铁工业热风炉系统。

关键词：

轻质硅砖

硅质隔热砖

硅质保温砖

超低导热系数

多孔结构砖

抗热震砖

玻璃窑保温砖

热风炉耐火砖

工业炉隔热材料

石化炉窑保温

陶瓷窑保温砖

节能隔热砖

0.6-1.2g/cm³

专业轻质硅砖

分类：

轻质硅砖 · 硅质隔热保温砖

玻璃窑热风炉专用耐火砖 · 0.6-1.2g/cm³六等级产品

超低导热系数 0.22W/(m·K) YB/T 386-2020标准多孔结构设计抗热震性优异湖北中耐新材

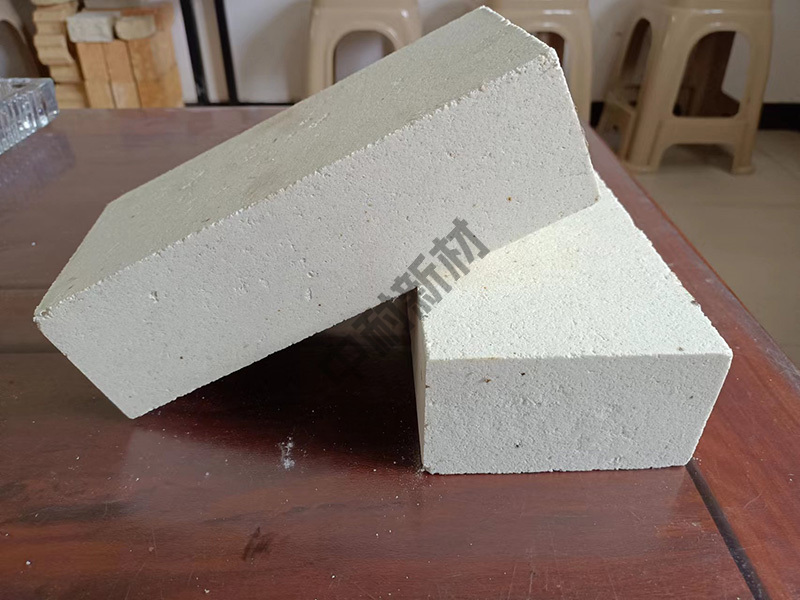

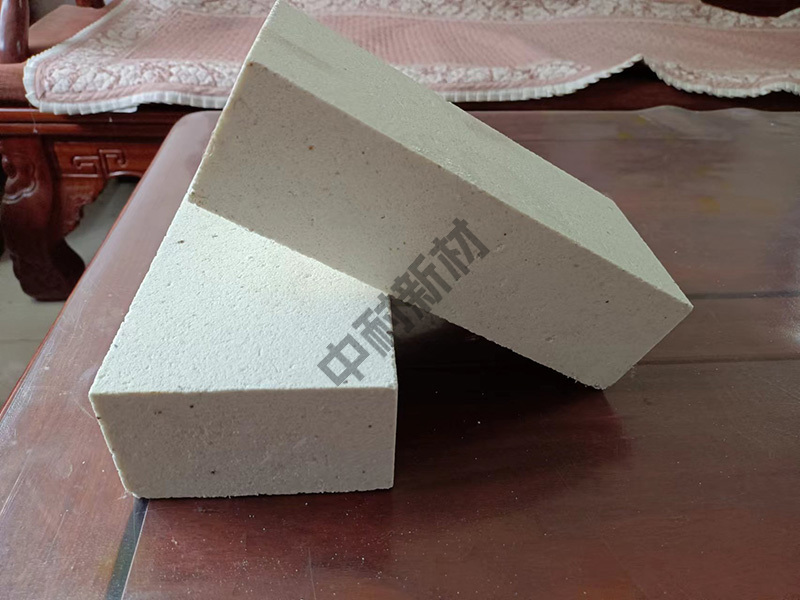

产品概述

轻质硅砖又称硅质隔热砖、硅质保温砖，是二氧化硅在89%以上，体积密度在1.2g/cm³以下的轻质耐火材料。其耐火度和荷重软化温度与成分相同的普通硅砖相差不大，但由于气孔很多，故耐压强度、抗渣性、抗腐蚀性等不如普通硅砖，而抗热震性能却有显著提高。

体积密度范围：0.6～1.2g/cm³（完整六个等级）
使用温度范围：1200℃～1640℃
SiO₂含量：89%～92%，荷重软化温度与普通硅砖相近
多孔结构设计：抗热震性能优异
超低导热系数：0.6级低至0.22W/(m·K)@400℃
主要用途：要求隔热或减轻自重而不与熔融物直接接触的部位

产品等级规格

项目/等级	0.6级	0.8级	1.0级	1.1级	1.15级	1.2级
ω(SiO₂) ≥/%	89	90	92	91	91	92
Fe₂O₃ ≤/%	0.62	0.52	0.57	0.58	0.58	0.60
CaO ≤/%	3.3	3.0	2.7	2.8	2.6	2.5
体积密度/(g/cm³)	0.6	0.8	1.0	1.10	1.15	1.2
冷压碎强度/MPa	2.5	3.0	4.5	3.0	5.0	5.0
耐火度/℃	1600	1610	1620	1420	1500	1640
导热系数@400℃ [W/(m·K)]	0.22	0.26	0.30	0.60	0.65	0.36
高温冷压碎强度≥/MPa	18	15	8	-	-	6

产品优势

多孔结构设计

高气孔率结构提供优异的隔热性能，显著降低热损失

超低导热系数

0.6级在400℃时仅为0.22W/(m·K)，提供卓越保温性能

完整等级体系

体积密度0.6～1.2g/cm³六个等级，满足各种应用需求

优异机械性能

冷压碎强度2.5～5.0MPa，高温强度6～18MPa

高耐火度

耐火度1600～1640℃，适用于高温工业应用

抗热震性优异

由于多孔结构，抗热震性能比普通硅砖显著提高

导热系数温度特性

等级	400℃	600℃	800℃	1000℃
0.6级	0.22	0.25	0.28	0.31
0.8级	0.26	0.29	0.31	0.34
1.0级	0.30	0.33	0.36	0.39
1.2级	0.36	0.39	0.41	0.44

特性分析：0.6级具有最低导热系数，在所有温度下都提供最佳保温效果；随着温度升高，所有等级的导热系数都有所增加；低密度等级在高温下仍保持优异的隔热性能。

应用领域

玻璃工业 - 主要应用领域

玻璃熔融工艺中，炉拱顶凸起下部温度高达1600℃左右。轻质硅砖主要用于炉拱顶的隔热，从而减少热损失，增加熔融工艺的效率。轻质层通常设计为两层或更多层。

钢铁工业 - 重要应用领域

轻质硅砖用于热风炉墙体和穹顶的轻质化。热风炉温度范围在1000～1300℃之间，热空气流量在2300～6500m³/min范围内。

石化工业

石化炉窑隔热层、裂解炉保温、催化裂化装置隔热部位

建材工业

陶瓷隧道窑隔热层、梭式窑保温层、水泥回转窑隔热

通用工业炉

热处理炉隔热、锻造加热炉保温、有色金属冶炼炉隔热层

行业应用选型指南

行业应用	推荐等级	耐火度	主要优势
玻璃窑拱顶下层隔热	0.6级	1600℃	超低导热系数0.22W/(m·K)
玻璃窑拱顶中层隔热	0.8级	1610℃	平衡保温与结构稳定性
玻璃窑拱顶致密层	1.0级	1620℃	与致密硅砖相似的膨胀性能
热风炉轻质层	1.2级	1640℃	最高耐火度，优异机械性能
一般工业炉隔热	1.1-1.15级	1420-1500℃	标准化产品，经济实用
