莫来石保温砖_莫来石质隔热砖_轻质莫来石砖 JM23 JM26 JM28 JM30

湖北省中耐新材科技有限公司正式推出符合国家标准GB/T 35845-2018的莫来石保温砖（莫来石质隔热耐火砖）系列产品，包括JM23、JM26、JM28、JM30四大型号，产品性能全面升级，为钢铁冶炼、石化、电力等高温工业提供优质隔热解决方案。公司拥有专业的轻质莫来石生产车间，确保产品质量稳定可靠。

关键词：

莫来石保温砖、莫来石质隔热砖、耐火材料、高温隔热材料、GB/T 35845-2018、节能环保、高铝质耐火砖、工业窑炉、湖北省中耐

分类：

莫来石保温砖系列产品

湖北省中耐新材科技有限公司专业生产，严格遵循国家标准GB/T 35845-2018，为全球高温工业提供高效、节能、稳定的隔热耐火解决方案。

产品概述

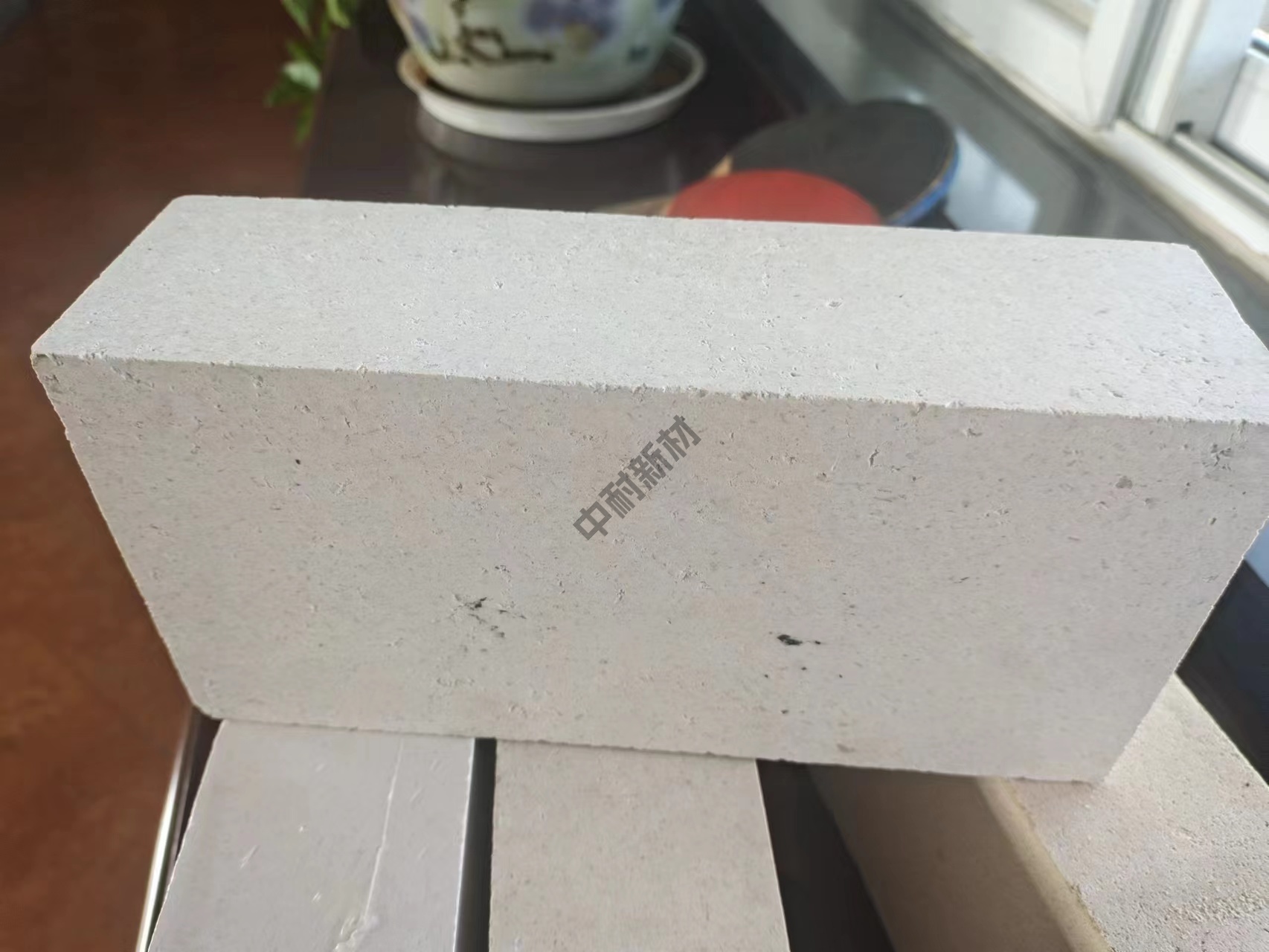

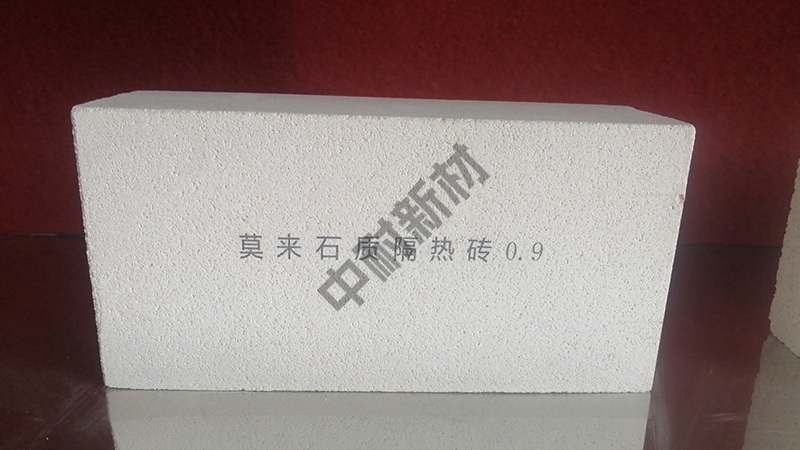

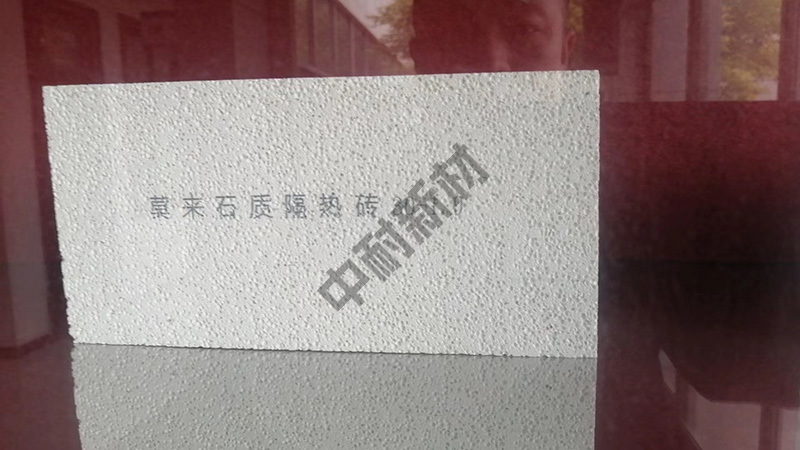

莫来石保温砖，又称莫来石质隔热耐火砖，是一种以优质高纯莫来石（3Al₂O₃·2SiO₂）为主晶相的高级耐火材料。其内部结构呈多孔状，具有低导热系数、低热熔、高纯度、高耐火度、高机械强度以及优良的热震稳定性等特点，能显著降低工业窑炉的热量损失，缩短升温时间，从而达到节能减排的目的。

如何选择合适的密度等级？

选择合适的莫来石保温砖密度是确保其在具体应用中发挥最佳性能的关键。基本原则如下：

追求极致保温：选择 堆积密度更低 的产品。较低的密度意味着更高的气孔率和更低的导热系数，保温隔热性能最好，适用于对节能和热量控制要求极高的窑炉内衬或隔热层。

需要承载支撑：选择 堆积密度更高 的产品。较高的密度带来了更优的机械强度和耐压性能，能够更好地承受结构载荷或抵抗气流冲刷，适用于需要一定支撑作用的部位。

客户可根据具体的窑炉设计、工作温度和结构部位，在保温性能与机械强度之间找到最佳平衡点。

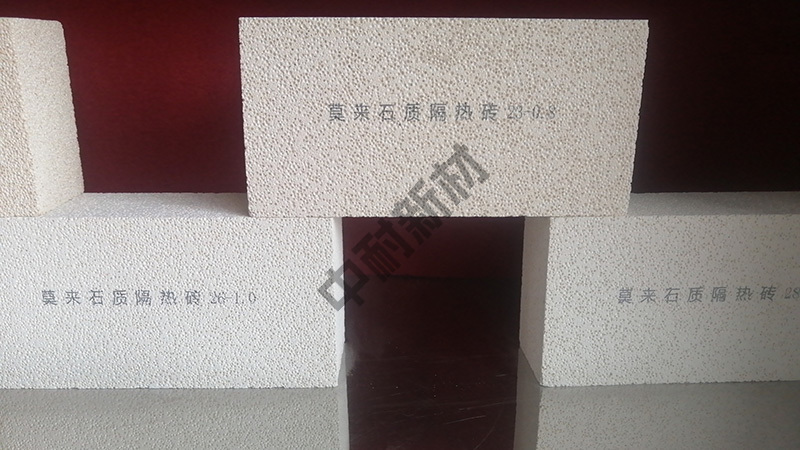

产品系列 GB/T 35845-2018

JM23系列 1300℃ 轻质节能莫来石保温砖

通用型隔热砖，优异的性价比，适用于中低温设备

项目	技术指标
堆积密度 (g/cm³)	0.55	0.6	0.8	1.0
Al₂O₃ (%)	≥42	≥42	≥45	≥48
Fe₂O₃ (%)	≤1.2	≤1.2	≤1.0	≤1.0
使用温度 (℃)	≤1230	≤1260	≤1300	≤1300
冷压强度 (MPa)	≥1.2	≥1.5	≥2.3	≥3.0
导热系数 (W/m·K)	0.17	0.19	0.24	0.31

JM26系列 1400℃ 高铝节能莫来石隔热砖

高铝质增强，平衡了强度与隔热性，应用广泛

项目	技术指标
堆积密度 (g/cm³)	0.7	0.8	0.9	1.0
Al₂O₃ (%)	≥54	≥55	≥56	≥56
Fe₂O₃ (%)	≤0.9	≤0.9	≤1.0	≤1.0
使用温度 (℃)	≤1400
冷压强度 (MPa)	≥2.0	≥2.3	≥2.8	≥3.2
导热系数 (W/m·K)	0.21	0.25	0.30	0.32

JM28系列 1500℃ 高纯高温莫来石保温砖

高纯度配方，低杂质，适用于对炉膛气氛要求高的场合

项目	技术指标
堆积密度 (g/cm³)	0.8	0.9	1.0
Al₂O₃ (%)	≥64	≥65	≥66
Fe₂O₃ (%)	≤0.75	≤0.65	≤0.65
使用温度 (℃)	≤1500
冷压强度 (MPa)	≥2.3	≥2.8	≥3.3
导热系数 (W/m·K)	0.28	0.32	0.34

JM30系列 1600℃ 刚玉基超高温隔热耐火砖

高性能，引入刚玉成分，专为严苛超高温环境设计

项目	技术指标
堆积密度 (g/cm³)	1.0	1.1
Al₂O₃ (%)	≥72	≥72
Fe₂O₃ (%)	≤0.55	≤0.55
使用温度 (℃)	≤1600
冷压强度 (MPa)	≥3.0	≥3.5
导热系数 (W/m·K)	0.40	0.43
